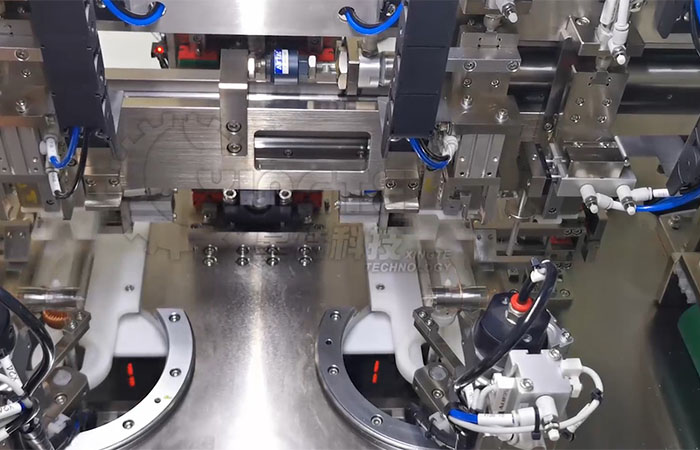

全自动环形电感绕线机目前在磁环生产中得到了广泛的应用。主要针对共模绕法和340度绕法。具有两个工位,两个绕组绕制可以同时进行,效率相对来说比较快。该设备的自动化程度比较高,那么工作方式是怎么样的呢?
磁芯平铺在传送带上,由传送带向一个方向运转不断把磁芯送入导流槽,传感器检测到磁芯到位后输送带停止,上料夹夹取磁芯后输送带再次启动信号,依次循环,以T30磁芯为例一条输送带可以承载约200只磁芯,可供设备运转1.5小时,输送带无料后设备会自动停止运转,更换产品可调节两边的卡位槽即可。采用输送带的形式上料,所有磁环需要平铺在传送带上,对平面空间要求大,一次不能放太多的磁环。但是这种方式可以对磁环做很好的保护。
另外也有采用振动盘上料的方式。振动盘采用震动的方式向上输送磁环,并且可以调整磁环的位置及状态,使得磁环保持在同一方向等待夹取机构进行夹取,振动盘类似一个桶的容器,在同样占地面积的情况下,可以容纳更多的磁环,而且补料的时候只需将磁环放入振动盘即可,不用人为调整方向。但是震动盘是通过震动的方式产生向上的力,可能会对磁环造成损伤。所以要根据产品的实际情况进行选择。
在勾线的过程中,会对磁环产生一个比较大的力,所以要对磁环进行固定,对于共模线圈,一般是固定磁环的两侧,这样磁环也比较稳固,不会轻易晃动。而对于340度绕法,一般只是固定磁环的一侧,这样在勾线的过程中磁环要承受更大的力,磁环更容易损坏。
